12 فصل درباره : سنسور دور موتور

سنسور دور موتور: در خودروهای امروزی، عملکرد صحیح موتور به هماهنگی دقیق بین قطعات مکانیکی و الکترونیکی وابسته است. این هماهنگی توسط مجموعه‌ای از سنسورها و واحد کنترل الکترونیکی موتور (ECU) مدیریت می‌شود. یکی از حیاتی‌ترین این سنسورها، سنسور دور موتور یا سنسور موقعیت میل‌لنگ (Crankshaft Position Sensor – CKP) است که اطلاعات پایه و اساسی برای روشن شدن و کارکرد موتور را فراهم می‌کند. سنسور دور موتور وظیفه دارد موقعیت و سرعت چرخش میل‌لنگ را به ECU اعلام کند.

این اطلاعات برای تعیین زمان دقیق جرقه‌زنی شمع‌ها و زمان پاشش سوخت ضروری است. در صورت خرابی این سنسور، ECU عملاً قادر به مدیریت موتور نخواهد بود و خودرو ممکن است با مشکلاتی مانند روشن نشدن، خاموش شدن ناگهانی یا ریپ زدن شدید مواجه شود.

در این مقاله تلاش شده است سنسور دور موتور به‌صورت کامل و کاربردی بررسی شود. از تعریف و ساختار گرفته تا نحوه عملکرد، علائم خرابی، روش‌های تست، نقش آن در مصرف سوخت و نکات نگهداری. این مقاله شامل ۱۲ فصل تخصصی است و برای دانشجویان، تعمیرکاران و علاقه‌مندان به برق و مکانیک خودرو مناسب است.

فصل اول: سنسور دور موتور چیست؟

سنسور دور موتور قطعه‌ای الکترونیکی است که موقعیت زاویه‌ای و سرعت چرخش میل‌لنگ را اندازه‌گیری می‌کند. میل‌لنگ یکی از اصلی‌ترین قطعات موتور است که حرکت رفت‌وبرگشتی پیستون‌ها را به حرکت دورانی تبدیل می‌کند. اطلاع از موقعیت دقیق این قطعه برای زمان‌بندی احتراق ضروری است.

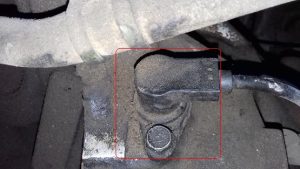

سنسور CKP معمولاً در نزدیکی فلایویل، پولی سر میل‌لنگ یا روی بلوک موتور نصب می‌شود. این سنسور با تشخیص دندانه‌های چرخ‌دنده یا فلایویل، سیگنال‌هایی الکتریکی تولید کرده و به ECU ارسال می‌کند.

فصل دوم: اهمیت سنسور دور موتور در عملکرد خودرو

سنسور دور موتور یکی از پایه‌ای‌ترین سنسورهای سیستم مدیریت موتور است. اهمیت آن به حدی است که بدون سیگنال این سنسور:

موتور روشن نمی‌شود
جرقه‌زنی انجام نمی‌گیرد
پاشش سوخت قطع می‌شود
ECU قادر به کنترل موتور نیست

به همین دلیل، سنسور دور موتور را می‌توان «قلب اطلاعاتی موتور» نامید. حتی خرابی لحظه‌ای این سنسور می‌تواند باعث خاموش شدن ناگهانی خودرو شود.

فصل سوم: ساختار داخلی سنسور دور موتور

سنسور دور موتور از اجزای زیر تشکیل شده است:

هسته مغناطیسی
سیم‌پیچ یا مدار الکترونیکی
بدنه مقاوم در برابر حرارت
کانکتور اتصال به دسته‌سیم
نوک حسگر (Probe)

این سنسور باید در برابر دمای بالا، لرزش شدید و آلودگی مقاوم باشد، زیرا در نزدیکی موتور نصب می‌شود.

فصل چهارم: انواع سنسور دور موتور

سنسورهای دور موتور به دو نوع اصلی تقسیم می‌شوند:

1. سنسور القایی (مغناطیسی)

رایج‌ترین نوع
بدون نیاز به تغذیه
تولید سیگنال AC
مقاوم و ساده

2. سنسور اثر هال (Hall Effect)

نیازمند تغذیه برق
تولید سیگنال دیجیتال
دقت بالاتر
استفاده در خودروهای جدید

هر خودرو بر اساس طراحی ECU از نوع خاصی از این سنسورها استفاده می‌کند.

فصل پنجم: نحوه عملکرد سنسور دور موتور

عملکرد سنسور دور موتور به این صورت است:

میل‌لنگ شروع به چرخش می‌کند
دندانه‌های فلایویل یا چرخ‌دنده از مقابل سنسور عبور می‌کنند
سنسور تغییر میدان مغناطیسی را تشخیص می‌دهد
سیگنال الکتریکی تولید می‌شود
ECU سیگنال را تحلیل می‌کند
زمان جرقه و پاشش سوخت تنظیم می‌شود
این فرآیند در هر ثانیه بارها تکرار می‌شود و دقت آن بسیار حیاتی است.

فصل ششم: ارتباط سنسور دور موتور با ECU

ECU اطلاعات سنسور دور موتور را به‌عنوان مرجع اصلی استفاده می‌کند و آن را با داده‌های سنسورهای دیگر مانن
سنسور میل‌سوپاپ سنسور
MAP یا MAF سنسور دمای آب
سنسور اکسیژن

ترکیب می‌کند تا تصمیم‌گیری دقیقی درباره عملکرد موتور داشته باشد.در واقع، سنسور دور موتور پایه تمام محاسبات ECU است.

فصل هفتم: علائم خرابی سنسور دور موتور

خرابی سنسور CKP معمولاً با نشانه‌های زیر همراه است:

روشن نشدن خودرو
خاموش شدن ناگهانی در حین حرکت
ریپ زدن شدید موتور
بد استارت خوردن
روشن شدن چراغ چک
قطع شدن لحظه‌ای موتور
ناپایداری دور موتور

این علائم ممکن است سردرگم‌کننده باشند و با خرابی پمپ بنزین یا کوئل اشتباه گرفته شوند.

فصل هشتم: دلایل خرابی سنسور دور موتور

مهم‌ترین دلایل خرابی عبارت‌اند از:

حرارت بالای موتور
لرزش شدید
نفوذ روغن یا آب
آسیب به سیم‌کشی
کیفیت پایین سنسور
فاصله نامناسب با فلایویل

در بسیاری از موارد، مشکل از سیم یا فیش سنسور است نه خود سنسور.

فصل نهم: روش‌های تست سنسور دور موتور

1. تست با دیاگ

بررسی وجود سیگنال دور موتور در هنگام استارت.

2. تست با مولتی‌متر

اندازه‌گیری مقاومت داخلی سنسور دور موتور (در نوع القایی).

3. تست با اسیلوسکوپ

دقیق‌ترین روش برای بررسی شکل موج سیگنال.

4. بررسی ظاهری

کنترل آلودگی، شکستگی یا شل بودن سنسور.

فصل دهم: تأثیر خرابی سنسور دور موتور بر مصرف سوخت

خرابی یا ارسال سیگنال اشتباه از سنسور دور موتور باعث می‌شود:

زمان پاشش سوخت به‌درستی تنظیم نشود
احتراق ناقص رخ دهد
مصرف سوخت افزایش یابد
آلایندگی بالا برود

در برخی موارد، مصرف سوخت می‌تواند تا ۳۰٪ افزایش پیدا کند.

فصل یازدهم: نکات مهم در تعویض سنسور دور موتور

در زمان تعویض باید به موارد زیر توجه کرد:

استفاده از سنسور اصلی
تطابق دقیق با مدل خودرو
تمیز بودن محل نصب
تنظیم فاصله استاندارد
بررسی سلامت سیم‌کشی
ریست ECU پس از تعویض

نصب نادرست می‌تواند باعث بروز خطا حتی با سنسور سالم شود.

فصل دوازدهم: نگهداری و افزایش عمر سنسور دور موتور

برای افزایش عمر این سنسور:

نشتی روغن موتور را برطرف کنید
از شست‌وشوی مستقیم موتور خودداری کنید
دسته‌سیم‌ها را بررسی کنید
از قطعات باکیفیت استفاده کنید
خطاهای ECU را جدی بگیرید

رعایت این نکات ساده از هزینه‌های سنگین جلوگیری می‌کند.

جمع‌بندی

سنسور دور موتور یکی از حیاتی‌ترین اجزای سیستم مدیریت موتور است که بدون آن خودرو عملاً قادر به کار کردن نیست.

این سنسور اطلاعات پایه‌ای مانند سرعت و موقعیت میل‌لنگ را در اختیار ECU قرار می‌دهد و نقش کلیدی در جرقه‌زنی و پاشش سوخت دارد.

خرابی آن می‌تواند منجر به خاموشی کامل خودرو شود، اما با تشخیص به‌موقع و نگهداری صحیح می‌توان از بسیاری از مشکلات جلوگیری کرد. شناخت دقیق این سنسور برای هر تعمیرکار یا علاقه‌مند به خودرو ضروری است.
