12 فصل درمورد : سیستم برق خودرو از باتری تا ECU

سیستم برق خودرو از باتری تا ECU : سیستم برق خودرو یکی از اساسی‌ترین بخش‌های هر وسیله نقلیه مدرن است که وظیفه تأمین انرژی الکتریکی برای تمام اجزای الکترونیکی و مکانیکی را بر عهده دارد. این سیستم از منبع انرژی (باتری)، سیستم شارژ، واحدهای توزیع و کنترل برق، تا واحد کنترل الکترونیکی (ECU) را شامل می‌شود. در این مقاله به بررسی ساختار، عملکرد، اجزا، نحوه مدیریت انرژی، ارتباطات داخلی و پیشرفت‌های فناوری در سیستم برق خودرو پرداخته می‌شود.

فصل اول: مقدمه

در گذشته، خودروها سیستم‌های ساده مکانیکی بودند و نقش برق در آنها تنها به استارت، چراغ‌ها و چند بخش محدود خلاصه می‌شد. اما با پیشرفت فناوری و ورود سیستم‌های کنترلی الکترونیکی، امروزه بیش از ۷۰ درصد عملکرد خودرو به سیستم برق خودرو از باتری تا ECU و مدارهای الکترونیکی وابسته است.

سیستم برق خودرو علاوه بر تأمین انرژی، نقش حیاتی در مدیریت موتور، سیستم‌های ایمنی، راحتی سرنشینان و کنترل عملکرد کلی خودرو دارد. مهم‌ترین هدف این مقاله، بررسی جامع سیستم برق خودرو از نقطه آغاز آن یعنی باتری تا نقطه نهایی یعنی واحد کنترل الکترونیکی (ECU) است.

فصل دوم: ساختار کلی سیستم برق خودرو از باتری تا ECU

سیستم برق خودرو از باتری تا ECU از چند زیرسیستم اصلی تشکرویل شده است که در تعامل با یکدیگر وظیفه تأمین، ذخیره، انتقال و کنترل انرژی را بر عهده دارند. این زیرسیستم‌ها شامل موارد زیر هستند:

1. منبع تغذیه (باتری)

2. سیستم شارژ (آلترناتور یا دینام)

3. سیستم استارت

4. سیستم سیم‌کشی و توزیع انرژی

5. مدارهای کنترلی و حفاظتی (فیوز، رله، کلیدها)

6. واحدهای مصرف‌کننده انرژی (روشنایی، موتورهای برقی، سنسورها، ECU و…)

در خودروهای مدرن، این اجزا نه‌تنها از نظر الکتریکی بلکه از طریق شبکه‌های دیجیتال (مانند CAN و LIN) با یکدیگر در ارتباط هستند تا انتقال داده‌ها نیز به شکل الکترونیکی انجام گیرد.

فصل سوم: باتری خودرو — منبع انرژی اصلی

باتری به‌عنوان قلب تپنده سیستم برق خودرو، وظیفه تأمین انرژی الکتریکی در زمان خاموش بودن موتور و راه‌اندازی اولیه خودرو را بر عهده دارد.

۱. ساختار باتری

باتری خودرو معمولاً از نوع سرب-اسید (Lead-Acid) است که از صفحات سربی و محلول الکترولیت (اسید سولفوریک) تشکیل می‌شود. ولتاژ نامی باتری در اغلب خودروهای سواری ۱۲ ولت است.

۲. وظایف باتری

تأمین انرژی برای استارت موتور تغذیه سیستم‌های الکتریکی در زمان خاموشی موتور تثبیت ولتاژ سیستم برق و جلوگیری از نوسانات

۳. ظرفیت و نگهداری

ظرفیت باتری با واحد آمپر ساعت (Ah) سنجیده می‌شود و بیانگر میزان انرژی قابل ذخیره آن است. نگهداری باتری شامل بررسی سطح الکترولیت، تمیزی قطب‌ها، و اطمینان از سلامت شارژ است.

فصل چهارم: سیستم شارژ خودرو (آلترناتور)

پس از روشن شدن موتور، منبع اصلی برق خودرو آلترناتور یا دینام است. این سیستم انرژی مکانیکی موتور را به انرژی الکتریکی تبدیل کرده و علاوه بر تغذیه مصرف‌کنندگان، باتری را نیز شارژ می‌کند.

۱. اجزای اصلی آلترناتور

روتور (Rotor): قسمت گردان که میدان مغناطیسی را ایجاد می‌کند.
استاتور (Stator): سیم‌پیچی ثابت که ولتاژ متناوب (AC) را القا می‌کند.
دیودها: وظیفه یکسوسازی جریان متناوب به مستقیم (DC) را دارند.
رگولاتور ولتاژ: کنترل ولتاژ خروجی آلترناتور برای جلوگیری از شارژ بیش از حد باتری.

۲. عملکرد سیستم شارژ

در زمان کار موتور، آلترناتور جریان تولید می‌کند و باتری تنها به‌عنوان منبع پشتیبان عمل می‌کند. سیستم شارژ طوری طراحی شده که در دورهای مختلف موتور، ولتاژ خروجی تقریباً ثابت بماند (حدود ۱۳٫۸ تا ۱۴٫۴ ولت).

فصل پنجم: سیستم استارت در سیستم برق خودرو از باتری تا ECU

سیستم استارت یکی از پرمصرف‌ترین بخش‌های برق خودرو است. این سیستم وظیفه دارد با تبدیل انرژی الکتریکی باتری به انرژی مکانیکی، موتور را برای شروع به کار به گردش درآورد.

اجزای سیستم استارت

1. استارت موتور (Starter Motor): موتور الکتریکی قدرتمند که میل‌لنگ را می‌چرخاند.

2. سلونوئید استارت: کلید مغناطیسی برای اتصال جریان زیاد باتری به موتور استارت.

3. سوئیچ استارت یا دکمه Start/Stop: فرمان فعال‌سازی سیستم استارت را صادر می‌کند.

فصل ششم: مدارهای کنترلی و حفاظتی

در سیستم برق خودرو از باتری تا ECU، حفاظت از مدارها در برابر جریان اضافی یا اتصال کوتاه بسیار حیاتی است. این کار توسط فیوزها، رله‌ها و کلیدها انجام می‌شود.

فیوز

فیوزها به‌عنوان نقطه شکست طراحی‌شده در مدار قرار دارند تا در زمان بروز جریان بیش از حد، مدار را قطع کنند.

رله

رله‌ها کلیدهای الکترومغناطیسی هستند که امکان کنترل مدارهای با جریان بالا را توسط جریان‌های ضعیف‌تر فراهم می‌کنند.

فصل هفتم: سیستم سیم‌کشی در سیستم برق خودرو از باتری تا ECU

سیم‌کشی خودرو وظیفه انتقال انرژی از باتری و آلترناتور به تمام بخش‌های الکتریکی را دارد. در خودروهای امروزی، سیستم سیم‌کشی شامل صدها متر کابل است که با نظم دقیق در بدنه خودرو قرار گرفته‌اند.

۱. انواع مدارها

مدارهای دائمی (مانند ساعت و حافظه ECU)
مدارهای پس از سوئیچ (مانند سیستم صوتی و روشنایی)
مدارهای کنترل‌شده توسط ECU ۲.

استانداردهای سیم‌کشی

در طراحی سیم‌کشی، مواردی مانند ضخامت سیم، مقاومت حرارتی، رنگ‌بندی استاندارد و حفاظت در برابر رطوبت و نویز بسیار مهم است.

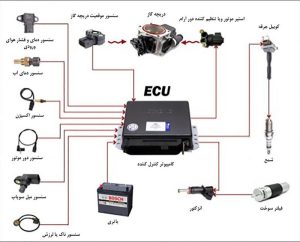

فصل هشتم: ECU یا واحد کنترل الکترونیکی

ECU (Electronic Control Unit) مهم‌ترین جزء در سیستم برق خودروهای مدرن است که وظیفه کنترل عملکرد موتور، سوخت، جرقه، دما، آلایندگی و بسیاری از سامانه‌های دیگر را بر عهده دارد

1. ساختار ECU ECU

از میکروپروسسور، حافظه، مدارهای ورودی/خروجی، سنسورها و عملگرها تشکیل می‌شود.

۲. وظایف ECU

پردازش داده‌های سنسورها
کنترل سیستم جرقه‌زنی
تنظیم نسبت سوخت و هوا
کنترل آلایندگی و سیستم اگزوز
ارتباط با سایر ECUها از طریق شبکه CAN ۳

3. شبکه‌های ارتباطی

در خودروهای جدید، ECU تنها نیست؛ ده‌ها ECU دیگر در خودرو وجود دارند که از طریق شبکه‌هایی مثل CAN Bus یا LIN Bus با هم ارتباط دارند.

فصل نهم: مدیریت انرژی و هوشمندسازی برق خودرو

یکی از چالش‌های مهم خودروهای امروزی، مصرف زیاد انرژی الکتریکی است. به همین دلیل، سیستم برق به سمت مدیریت هوشمند انرژی پیش رفته است.

سیستم مدیریت انرژی (EMS) تصمیم می‌گیرد چه زمانی باتری شارژ شود، چه مدارهایی فعال بمانند و در چه شرایطی انرژی مصرف‌کننده‌ها محدود گردد. این سیستم باعث افزایش عمر باتری و کاهش مصرف سوخت می‌شود.

فصل دهم: سیستم‌های ایمنی و رفاهی وابسته به سیستم برق خودرو از باتری تا ECU

در خودروهای مدرن، ایمنی و رفاه کاملاً به سیستم برق وابسته‌اند.

نمونه سیستم‌های ایمنی برقی:

ترمز ABS
کنترل پایداری (ESP)
ایربگ‌ها سیستم ضدسرقت (Immobilizer)

سیستم‌های رفاهی:

تهویه خودکار
صندلی برقی و گرم‌کن
آینه تاشو و شیشه بالابر برقی
چراغ‌های هوشمند و سیستم ورود بدون کلید

فصل یازدهم: چالش‌ها و عیب‌یابی در سیستم برق خودرو از باتری تا ECU

با پیچیده‌تر شدن ساختار خودرو، تشخیص خرابی‌های برقی نیاز به ابزارهای الکترونیکی دارد.

مهم‌ترین چالش‌ها

1. نویز و تداخل الکترومغناطیسی

2. افت ولتاژ در مسیرهای طولانی سیم‌کشی

3. خرابی ECU یا سنسورها

4. نشت جریان در حالت خاموش

برای عیب‌یابی سیستم برق، از دستگاه دیاگ استفاده می‌شود که می‌تواند خطاهای ذخیره‌شده در ECU را بخواند.

فصل دوازدهم: آینده سیستم برق خودرو

پیشرفت فناوری باعث شده تا سیستم برق خودرو از یک مدار ساده به شبکه‌ای هوشمند تبدیل شود. در آینده، خودروها از فناوری‌های زیر بهره‌مند خواهند شد:

شبکه‌های بی‌سیم داخلی برای کاهش سیم‌کشی
هوش مصنوعی (AI) در مدیریت انرژی
سیستم‌های خودران با هماهنگی چند ECU
باتری‌های لیتیوم-یونی با ظرفیت بالا
معماری ولتاژ بالا (۴۸V و بیشتر) برای خودروهای هیبریدی

نتیجه‌گیری

سیستم برق خودرو از باتری تا ECU از یک مدار ساده شامل باتری و دینام، به یک ساختار هوشمند و شبکه‌ای تبدیل شده است که بر پایه میکروکنترلرها، سنسورها و ارتباطات دیجیتال عمل می‌کند. باتری انرژی را تأمین می‌کند، آلترناتور آن را بازتولید می‌کند، و ECUها با دقت میلی‌ثانیه‌ای آن را مدیریت می‌نمایند.

در دنیای خودروهای مدرن، برق نه‌تنها نیروی محرکه، بلکه عامل تفکر، کنترل و هوشمندی خودرو است. بدون وجود سیستم برق پیشرفته، هیچ‌یک از فناوری‌های امروزی مانند ABS، کنترل پایداری، تهویه خودکار یا حتی استارت دکمه‌ای امکان‌پذیر نبود.

در نتیجه، می‌توان گفت برق خودرو از باتری تا ECU، شریان حیاتی خودروهای امروزی و آینده است.
